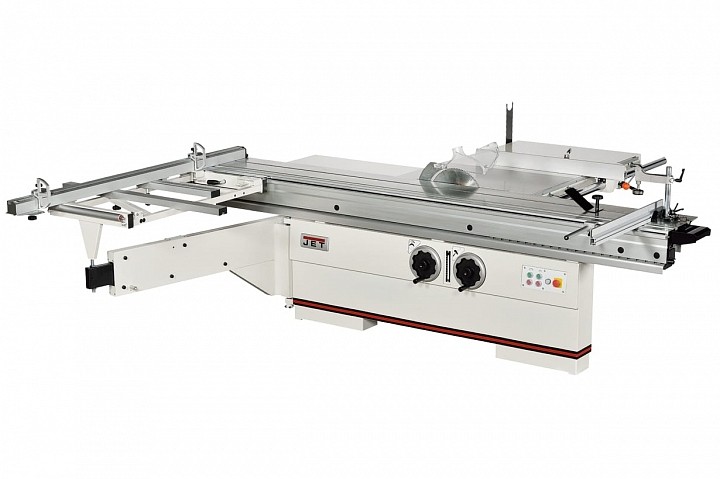

форматно-раскроечный станок JET JTSS-3200HD

JTSS-3200HD — форматно-раскроечный станок для работы с крупными ламинированными панелями в режиме интенсивных производственных нагрузок. Имеет массивную усиленную конструкцию с большим запасом прочности. Базовая комплектация с кареткой и ее расширителем с телескопической опорой. Расширитель оборудован раздвижным телескопическим упором с откидными башмаками-фиксаторами. Для работы с небольшими деталями непосредственно на подвижный стол устанавливается поворотный упор меньшего размера.

Станок имеет два шпинделя для установки основного (до 355 мм) и подрезного (120 мм) дисков. Каждый из них приводится от собственного электродвигателя через трехскоростную ременную передачу. Ступени регулировки частоты вращения одинаковые: 3000, 4000 и 5000 об/мин. Конструкция пильных узлов обеспечивает простую и точную настройку для совмещения плоскостей реза, а также стабильность выполненных настроек.

В комплект поставки входят расширитель и удлинитель основного чугунного стола, а также параллельный упор на цилиндрической стальной направляющей. Диапазон его регулировки позволяет распиливать заготовки шириной до 1340 мм. Планка упора установлена на массивном литом основании с регулировочными рукоятками точной подстройки и эксцентриковым фиксатором.

JTSS-3200HD — мощный, производительный и точный в работе станок, подходящий как для мелкосерийного, так и для промышленного производства изделий из ламинированных панелей. В комплект его поставки входит все необходимое для работы.Надо приобрести только пильные диски.

.Комплект поставки:

• Подрезной диск Z20
• Параллельный упор
• Расширитель рабочего стола справа
• Удлинитель рабочего стола
• Подвижный стол
• Упор подвижного стола с угловой разметкой
• Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
• Удлинитель подвижного стола
• Прижим заготовки

ОСОБЕННОСТИ

.

• Вспомогательный электродвигатель для привода подрезного диска
• Система быстрого торможения двигателя после выключения
• Пильный модуль из чугунного литья
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Поворотный упор подвижного стола с угловой разметкой
• Телескопический поворотный упор расширителя подвижного стола с угловой разметкой

ТЕХНИЧЕСКИЕ ДАННЫЕ

Производитель                                                           WMH Tool Group AG

Потребляемая мощность                                           7500 Вт

Выходная мощность                                                   5600 Вт

Размеры                                                                      3200 x 295 мм размер каретки

расширение подвижного стола                                  730х1255мм

Диаметр диска                                                             355х30мм

Число оборотов                                                           3000,4000,5000 об/мин

Обороты подрезного диска                                         3000,4000,5000об/мин

Напряжение                                                                  400 Вольт

Наклон диска                                                                90°/45°

Глубина реза                                                                 105 / 70 мм

Ход каретки                                                                   3200 мм

Размеры рабочего стола                                              896х540 мм

Удлинение рабочего стола                                           830х320мм

Максимальная ширина реза                                        1340 мм

Диаметр вытяжного штуцера                                       100мм

Вес                                                                                  700 кг
