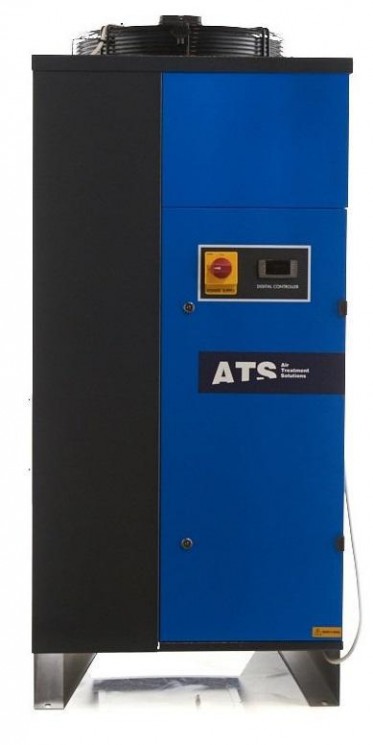

Рефрижераторный осушитель сжатого воздуха ATS DSI 1400
Категории: Осушители сжатого воздуха ATS
Обзор
Осушители сжатого воздуха серии DSI (Silver Series) производства ATS S.r.l. служат для получения сжатого воздуха с точкой росы под давлением до +3⁰С (номинальная точка росы под давлением +5⁰С, точка росы +3⁰С достижима при меньшем потоке – см. коррекционные факторы), что соответствует классу 4 по стандарту DIN ISO 8573-1
.
Преимущества осушителей рефрижераторного типа DSI
- Наличие большого алюминиевого теплообменника запатентованной геометрии эффективно охлаждает контур сжатого воздуха при минимальных потерях давления
- Постоянный электронный контроль за стабильностью заданной точки росы независимо от внешних параметров и текущего потока воздуха
- Удобная компоновка оборудования
- Электронный слив конденсата уже в стандартной заводской комплектации
- Минимальные затраты на электроэнергию
ПРИНЦИП РАБОТЫ:
- Теплообменник воздух-воздух
- Запатентованная технология перемешивания потоков воздуха в специальной камере, которая позволяет смешивать потоки воздуха на выходе из теплообменника воздух-воздух для повышения стабильности температуры потока и повышения эффективности осушения
- Испаритель
- Влагоотделитель
КОРРЕКЦИОННЫЕ ФАКТОРЫ:
ПО ДАВЛЕНИЮ:
| Входное давление.БАР | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
| Коррекционный фактор | 0.77 | 0.86 | 0.93 | 1.00 | 1.05 | 1.14 | 1.21 | 1.27 |
ПО ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ
| Температура окружающей среды,С | 25 | 30 | 35 | 40 | 45 |
| Коррекционный фактор | 1.00 | 0.95 | 0.88 | 0.72 | 0.68 |
ПО ТЕМПЕРАТУРЕ НА ВХОДЕ В ОСУШИТЕЛЬ
| Температура на входе в осушитель,С | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| Коррекционный фактор | 1.20 | 1.11 | 1.00 | 0.81 | 0.67 | 0.55 | 0.45 |
ПО ТРЕБУЕМОЙ ТОЧКЕ РОСЫ
| Давление БАР | 3 | 5 | 7 | 10 |
| Коррекционный фактор | 0.91 | 1.00 | 1.10 | 1.26 |
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Артикул | Рефрижераторный осушитель ATS DSI 1400 |
| Мощность двигателя | 2,72Квт |
| Производительность | 23333л/мин |
| Напряжение сети | 380В |
| Тип осушителя | рефрижераторный |
| номинальная точка росы | +5С |
| Давление воздуха,атм | 16 |
| температура сжатого воздуха на входе | 55С |
| выход/вход | 2 1/2 |
| габаритные размеры | 645x765x1460мм |
| вес товара | 155кг |
| гарантия производителя | 12 месяцев |
| страна производитель | Италия |
