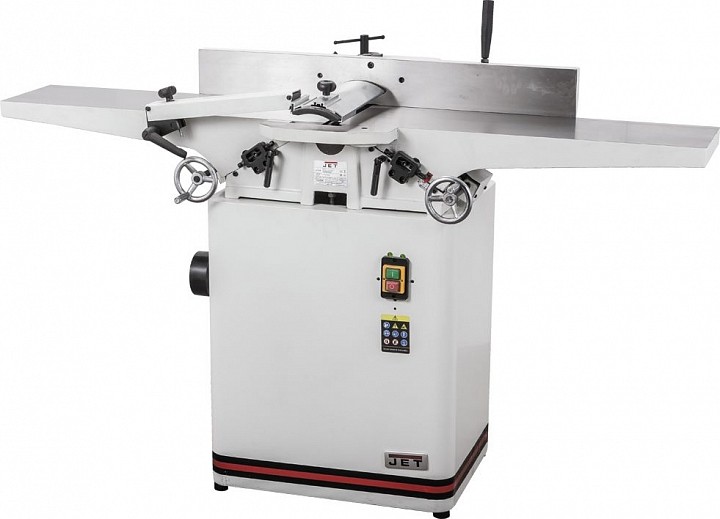

Фуговальный станок JET JJ-8-M

JJ-8-М — фуговальный станок с длинными чугунными столами применяется для бытовых и профессиональных работ в частных мастерских. В работе очень удобен и неприхотлив.

Станок состоит из двух частей. В нижней части типа тумбы-подставки, расположен однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола могут регулироваться по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

ОСОБЕННОСТИ СТАНКА:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Потребляемая мощность                        2100 Вт

Выходная мощность                                1500 Вт

Число оборотов х.х.                                  4400 об/мин.

диаметр строгального вала                                 65мм

максим.ширина заготовки                                   200 мм

размер ножей                                                       205х19х3,0мм

Макс. глубина реза                                     0-3мм

Размеры фуговального стола                  1530 х 230 мм

размер фуговального упора                                 850х104мм

угол наклона фуговального упора                      -45/+45град

габариты станка                                                   1540х500х1050мм

Количество ножей                                       3

Вес                                                               142 кг
