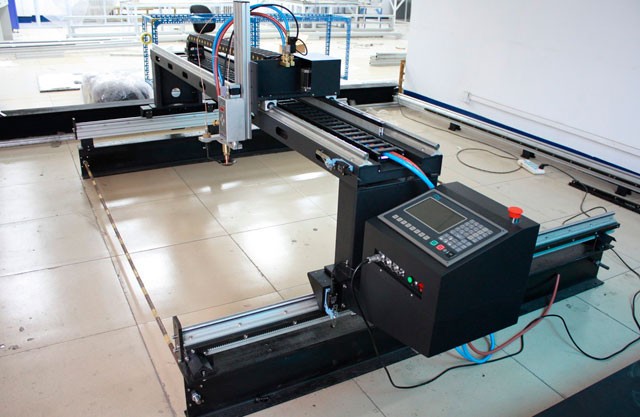

портальная машина кислородной и воздушно-плазменной резки с ЧПУ SNR-QL-2560

Машина плазменной и газокислородной резки с ЧПУ портального типа применяется для фигурной резки деталей сложной формы из листового металла, а также для вырезки отверстий сложных форм в трубах и профилях. Машина SNR-QL проста и надежна в эксплуатации.Машина изготовлена из прочного высокоточного стального профиля. Продольные и поперечные движения портала осуществляются по прецизионным хромированным направляющим. Высокая точность повторяемости контура достигается за счет двустороннего привода. Новейший блок ЧПУ SF-2012AH с цветным 7-дюймовым дисплеем, установленный на машине, позволяет производить раскрой деталей сложного профиля, также предусмотрена библиотека контуров, которые можно использовать, не прибегая к программам автоматизированного раскроя.Для подготовки управляющих программ на компьютере в комплект поставки машин входит пакет специализированного лицензионного программного обеспечения FastCAM. Эта программа выполняет все необходимые операции по преобразованию файлов CAD в управляющие программы для автоматического раскроя.Для раскроя простых фигур есть возможность работы в ручном режиме, для сложных фигур можно написать программу, используя программное обеспечение. Графические данные автоматически преобразуются из чертежей деталей в формате AutoCad непосредственно в управляющую программу для ЧПУ. Система оснащена USB портом для упрощения настройки системы и загрузки управляющих программ. В машине установлен большой дисплей с диагональю 7 дюймов и высоким разрешением. Данный тип оборудования широко применяется на машиностроительных, судостроительных заводах и в мелкосерийном производстве.Дополнительно машина может комплектоваться оборудованием для воздушно-плазменной резки металлов различных производителей.В комплект поставки машины входит система автоматического слежения за высотой резака, позволяющая компенсировать неровности металлического листа, что значительно повышает качество раскроя. Система автоматического слежения универсальна и может работать в двух режимах: - для газовой резки - с емкостным датчиком, - для плазменной резки - с датчиком по напряжению дуги. Машины воздушно-плазменной резки серии SNR-QL2 могут комплектоваться различными источниками плазмы: - PROFARC CUT120A, который позволяет производить качественный рез с пробивкой металла до 20 мм, а резку с края листа до 35 мм, с машинным резаком TRAFIMET P141. - источники плазмы HYPERTHERM (Powermax 45 MACH, Powermax 65 MACH, Powermax 85 MACH, Powermax 105 MACH, Powermax 125 MACH)

Метод резки                                        термическая или плазменная резка

Зона резки мм                                     2000х5500мм

Толщина максимальная мм               120мм

Толщина реза плазмой                      в зависимости от источника плазменной резки

Толщина реза материала мм            Термическая 8-120мм

Скорость перемещения мм/мин        0-6000

Скорость реза мм/мин                        0-4000

Привода                                               86-ти позиционный шаговый двигатель

Количество резаков                             1 резак

Тип привода                                        двойной привод

ЧПУ система                                       SF-2012AH 7.0 дюймовый цветной LCD дисплей

Управляющая программа                  FastCAM standart

Система слежения

за высотой резака                               с ёмкостным датчиком для газовой резки

                                                             или по напряжению дуги для плазменной резки

Движение режущей балки                  По заданным чертежам либо в ручном режиме

Дистанционное управление               Да

Флэш диск                                           2 Гигабайта
