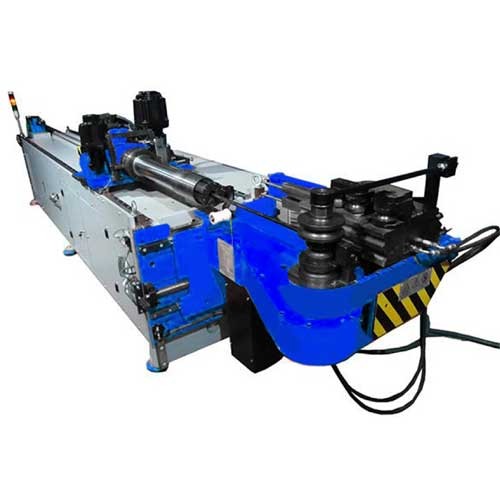

автоматический трубогибочный станок Витязь CNC38 R3/4A
Категории: Трубогибочные станки
Высокоточный дорновый автоматический гибочный станок для производственных целей.Оснащен современным CNC управлением.Позволяет гнуть круглую и профильную трубу на фиксированный минимальный радиус и методом проталкивания. Гибка методом проталкивания осуществляется мощным сервоприводным бустером. Сервоприводы установлены на оси подачи,на оси вращения, гибки заготовки и на перемещение гибочной консоли. Благодаря сервоприводным осям возможно очень точно контролировать все параметры перемещения и получать максимальную точность и качество гибки изделий. Установка оснастки для проводимых работ в несколько уровней,максимально всего 3 и это зависит от сложности изделия. Варианты установки: 3 комплекта на фиксированный радиус или 2 фиксированных + 1 гибка методом выдавливания. Станок имеет возможность 3D моделирования и просмотра процесса гиба на экране для исключения ошибок и аварийных ситуаций. Также есть возможность удаленного доступа к станку. Комплектующие станка Витязь CNC38 R3/4A представлены ведущими мировыми производителями. Дополнительно на станок возможно установить функцию пробивки трубы, что значительно ускоряет изготовление различных элементов мебели, торгового оборудования и других изделий,конкретно снижая трудозатраты сокращая время на выполнение производственных задач. Станки серии Витязь CNC38 R3/4A отличаются высокой точностью гибки, скоростью и высоким европейским качеством при низкой стоимости.
ОСОБЕННОСТИ:
- Возможность гибки трубы Ø 38 мм х 3 мм
- интерфейс на базе Windows 7
- Цветной сенсорный дисплей диагональю 15 дюймов
- Возможность регулировки давления и скорости на экране
- Ведение учета изгиба трубы в процессе гибки
- Симуляция процесса гибки
- Система охлаждения масла
- Возможность подачи смазки автоматически или вручную
- Гидравлический зажим Бустер
- Сервопривод на ось гибки
- Сервопривод на перемещение гибочной консоли
- Сервопривод на вращение заготовки Сервопривод на перемещение заготовки
- Высокая точность гибки: погрешность не превышает по подачи 0,1 мм и 0,1 по сгибу
- гибка квадратных профилей
- аварийная остановка работы станка
- Система быстрой смены инструмента увеличивает производительность оборудования
- Станок оснащен современными системами защиты, что делает работу на нем безопасной ость и высокое качество.
ХАРАКТЕРИСТИКИ:
| максимальный диаметр мм | 38 |
| Максимальная тощина стенки мм | 3 |
| Максимальный радиус гиба CLR мм | 250 |
| Максимальный угол гиба | 190 |
| скорость гиба /sn | 35 |
| скорость подачи мм/sn | 1000 |
| мощность двигателя гибки(сервопривод)0 | 4,5квт |
| мощность двигателя на подачу(сервопривод) | 3Квт |
| мощность двигателя на вращение(сервопривод) | 1,5квт |
| мощность двигателя позиционирования гибочной консоли квт(сервопривод) | 1квт |
| мощность двигателя гидравлика | 11Квт |
| длина дорновой штанги мм | 3250 |
| точность гиба | +-0,1 |
| точность подачи и вращения заготовки | +-0,1 |
| Объем бака маслянного л | 120 |
| максимальное давление bar | 140 |
| габаритные размеры мм | 5000х1500х1400 |
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ СТАНКА ВИТЯЗЬ:
| электрические комплектующие | Eaton(Moeller germany) |
| PLC комплектующие | Fatek(Тайвань) |
| PLC экран | Delta(Тайвань) |
| Гидравлика | Atos(Италия) |
| Направляющие | INA(Германия) |
| Сервопривод | Delta(Тайвань) |
| планетарный привод и каретка | LIMING of Apex(тайвань) |
| кабельные соединения | Igus(Италия) |
| смазочные масла | Dropsa(Италия) |
| асинхронный двигатель | GAMAK(Турция) |
