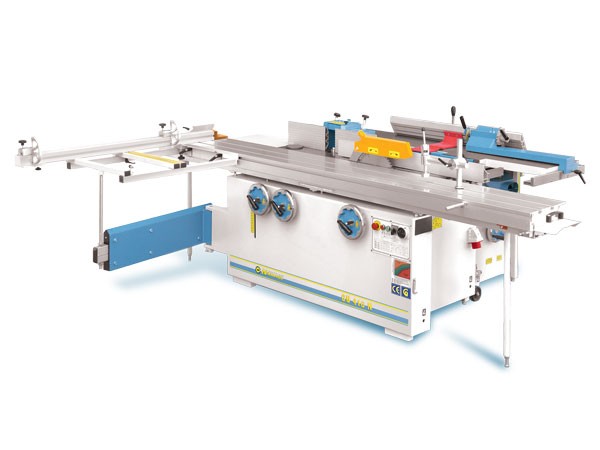

комбинированный 5-ти операционный станок CU-320N Brassa

Станок предназначен для применения в мелкосерийном и крупносерийном производстве. Возможно выполнение следующих операций: фугование, рейсмусование, сверление отверстий и выборка пазов, пиление продольное, поперечное и под углом, фрезерование, нарезание шипов. На этом оборудовании можно изготавливать как различные столярные изделия и мебель из массива так и корпусную мебель. Эта особенность делает данное оборудование привлекательным для производителей нестандартных изделий и мебели (аквариумов, каминов и др.). Жесткая станина и литые столы снижают вибрацию и сохраняют точность длительное время. Пильный и фрезерный узлы защищены от вибраций чугунными корпусами, что ,в свою очередь, предотвращает попадание стружки и опилок в движущие части станка и снижает уровень шума. Длинная алюминиевая каретка (пр-во Германия) на закалённых стальных направляющих позволяет точно обрабатывать изделия из различных материалов, а подрезной пильный узел предназначен для пиления заготовок из ламинированного ДСП и МДФ без появления сколов. Телескопическая линейка длиной до 1500 мм. Для расширения технологических возможностей станок может комплектоваться по отдельному заказу, а также состоять из двух отдельных частей имеющих разные пульты управления: пильный и фрезерный узел в одной части и фуганок, рейсмус, сверлильно-пазовальный узел – в другой.

ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                  1500х320мм

Максим.Толщина снимаемого слоя                                                 5 мм

Диаметр ножевого вала                                                                    100 мм

Мощность двигателя                                                                          3,0Квт

Количество оборотов                                                                          4500об/мин

РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола                                                                     700х316мм

Максим.толщина снимаемого слоя                                                    4мм

Скорость подачи                                                                                   8м/мин

Толщина обрабатываемой детали мин/макс                                      4/225мм

Мощность двигателя                                                                             3,0Квт

ЦИРКУЛЯРНЫЙ УЗЕЛ

Размеры рабочего стола                                                                      1300х550мм

Размеры форматного стола                                                                 2300х350мм

Наклон диска                                                                                         90-45град

Максим.высота пропила 90/45град                                                      103/72мм

Максим.ширина пропила с параллельным упором                             750мм

Диаметр пильного диска мин/макс                                                       250/315мм

Мощность двигателя                                                                              3Квт

Количество оборотов                                                                              4000 об/мин

ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя                                                                                 30мм

Вертикальный ход шпинделя                                                                 175мм

Полезная длина шпинделя                                                                    125мм

Максим.диаметр инструмента при

профилировании/при шипорезании                                                      180/250мм

Количество оборотов                                                                              1400/3500/6000/8000 об/мин

Мощность двигателя двухскоростного                                                   3,0Квт

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                         250х370мм

Максим.диаметр инструмента                                                                16мм

Ход стола продольный/поперечный/вертикальный                               160/120мм

Вес станка                                                                                                1030кг
