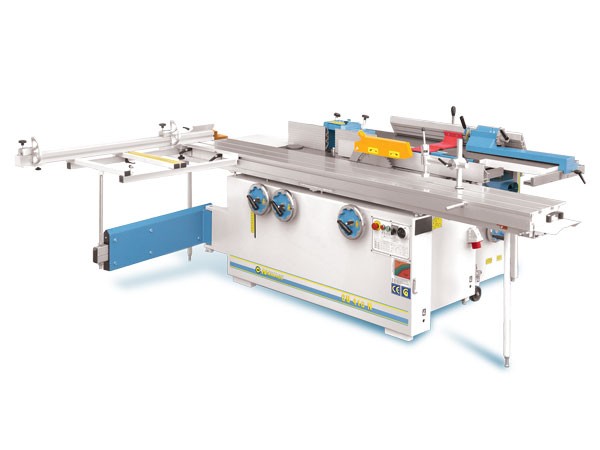

комбинированный 5-ти операционный станок CU-410N Brassa

Станок CU-420N предназначен для применения в мелкосерийном и крупносерийном производстве. Возможно выполнение следующих операций: фугование, рейсмусование, сверление отверстий и выборка пазов, пиление продольное, поперечное и под углом, фрезерование, нарезание шипов. На этом оборудовании можно изготавливать как различные столярные изделия и мебель из массива так и корпусную мебель. Эта особенность делает данное оборудование привлекательным для производителей нестандартных изделий и мебели (аквариумов, каминов и др.). Жесткая станина и литые столы снижают вибрацию и сохраняют точность длительное время. Пильный и фрезерный узлы защищены от вибраций чугунными корпусами, что ,в свою очередь, предотвращает попадание стружки и опилок в движущие части станка и снижает уровень шума. Длинная алюминиевая каретка (пр-во Германия) на закалённых стальных направляющих позволяет точно обрабатывать изделия из различных материалов, а подрезной пильный узел предназначен для пиления заготовок из ламинированного ДСП и МДФ без появления сколов. Телескопическая линейка длиной до 1500 мм. Для расширения технологических возможностей станок может комплектоваться по отдельному заказу, а также состоять из двух отдельных частей имеющих разные пульты управления: пильный и фрезерный узел в одной части и фуганок, рейсмус, сверлильно-пазовальный узел – в другой.

ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                1800х410мм

Максим.Толщина снимаемого слоя                                               5 мм

Диаметр ножевого вала                                                                  100 мм

Мощность двигателя                                                                        3,0Квт

Количество ножей                                                                             4

Количество оборотов                                                                        4500об/мин

РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола                                                                   700х406мм

Максим.толщина снимаемого слоя                                                  4мм

Скорость подачи                                                                                8м/мин

Толщина обрабатываемой детали мин/макс                                    4/225мм

Мощность двигателя                                                                          3,0Квт

Мощность двигателя подающей группы                                            0,8Квт

ЦИРКУЛЯРНЫЙ УЗЕЛ

Размеры рабочего стола                                                                    1300х550мм

Размеры форматного стола                                                               2300х350мм

Наклон диска                                                                                      90-45град

Максим.высота пропила 90/45град                                                   103/72мм

Максим.ширина пропила с параллельным упором                          840мм

Диаметр наконечника для аспирации                                               120мм

Диаметр пильного диска мин/макс                                                     250/315мм

Мощность двигателя                                                                           3Квт

Количество оборотов                                                                           4000 об/мин

ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя                                                                                30мм

Вертикальный ход шпинделя                                                                175мм

Полезная длина шпинделя                                                                   125мм

Максим.диаметр инструмента при

профилировании/при шипорезании                                                     180/250мм

Количество оборотов                                                                             1400/3500/6000/8000 об/мин

Мощность двигателя двухскоростного                                                  3,0Квт

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                        300х500мм

Максим.диаметр инструмента                                                               16мм

Ход стола продольный/поперечный/вертикальный                               210/250/160мм

Необходимая площадь                                                                           7х6,5метров

Вес станка                                                                                               1090кг
