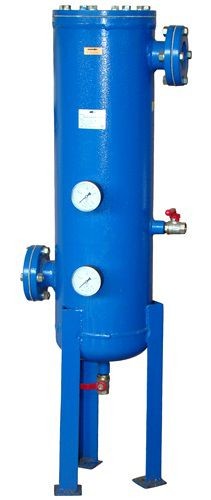

Фильтрационный модуль ФМ-480/10
Категории: фильтры для сжатого воздуха
Фильтрационный модуль (ФМ) служит для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм.
Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением. ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего.
Первый стоящий по ходу газа фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй по ходу газа фильтр служит для окончательной очистки газа от примесей.
Сжатый воздух поступает в фильтр через боковой патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов грубой и тонкой очистки и выходит из фильтра через боковой патрубок модуля тонкой очистки.
Оба фильтра работают в режиме самоочистки от жидких примесей. Отделившаяся жидкость собирается в нижней части корпуса и периодически выводится через сливные штуцера, при открытии установленных на них запорных вентилей.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Артикул | Модуль ФМ-480/10 |
| поток воздуха л/мин | 8000 |
| степень очистки по частицам мкм | 3,0 |
| Степень очистки по маслу, мг/м3 | 16 |
| максимальная температура на входе | 50С |
| конденсато-отводчик | ручной |
| Давление воздуха,атм | 10 |
| выход/вход для сжатого воздуха | Фланец Dу 50 |
| габаритные размеры | 350х250х1040мм |
| вес товара | 40кг |
| гарантия производителя | 12 месяцев |
| страна производитель | Россия |
