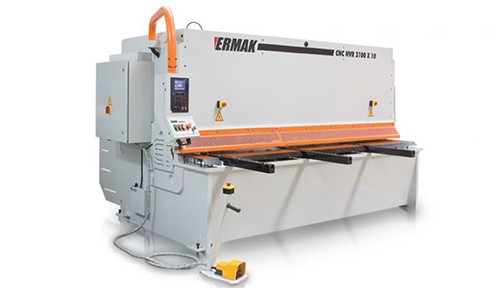

Гильотина гидравлическая с ЧПУ ERMAKSAN CNC HVR
Категории: гильотины гидравлические
Гильотина промышленного назначения.Оснащена системой ЧПУ и гидравлическим приводом.Используется на мелкосерийных и крупных металлообрабатывающих предприятиях.Основное предназначение-резка металлических листов,пластика.Толщина реза варьируется от 6 до 40мм в зависимости от выбора определенной модели.Корпус машины идеально прочен,представляет собой цельнометаллический стальной блок с проваренными во всех местах швами.Благодаря этому рез получается предельно точным и чистым без изъянов. Станок укомплектован устройством ЧПУ CYBELEC CYBTOUCH 6 с сенсорным экраном. Устройство отличается простотой в использовании.Для проведения резки необходимо лишь ввести данные о типе обрабатываемого материала, его длине и толщине, и далее система сама настроит нужные параметры: положение заднего упора, зазор между лезвиями ножей, длину рабочего хода. По такой же схеме устройство настраивает угол реза при изменении толщины материала, поэтому для резки узких листов используются короткие рабочие ходы, что уменьшает скручивание отрезанных полос и сокращает время операции.
Стандартная комплектация:
- Износостойкие ножи (верхний нож = 2 стороны, нижний нож = 4 стороны)
- Контроллер CYBELEC CYBTOUCH 6 или CYBELEC DNC 61G
- Регулировка зазора, угла наклона ножей, положения заднего упора от ЧПУ
- Глубина выреза 350 мм
- Моторизированная система заднего упора 1000 мм с точностью 0.1 мм 1000 мм боковые направляющие и передние шариковые опоры поддержки листа
- Система подъёма заднего упора
- Метрическая и дюймовая шкала
- Передние, боковые и задние защитные панели, соответствующие нормам ЕС
- Система скольжения листа Электрическая система SIEMENS
- Гидравлическая система Hoerbiger
- Централизованная система смазки
- Пружинные прижимы
- Теневая подсветка линии реза
- Переносная ножная педаль Кнопка аварийной остановки
ОСОБЕННОСТИ ГИЛЬОТИНЫ CNC HVR:
- сварной цельнометаллический корпус определяет жесткость конструкции
- ножи заточены с двух сторон и выполнены из стали высокой прочности
- система подъема заднего упора
- компактный гидравлический узел,расположенный под рабочим столом
- гидравлическая система фиксации листа перед резом
- автоматическая настройка зазора между ножами,угла резания и длины рабочего хода
- гидравлическая система защиты от перегрузки
- простые в обслуживании гидроцилиндры
- система регулировки лезвий ножа
- Пневматическая система поддержки отрезаемого листа
- Наугольник с угломером
- Глубина зева - 500 мм
- Система охлаждения масла
- Лазерная подсветка линии реза
- Световой барьер защиты пальцев
- Длинный передний суппорт и наугольник
- Автоматическая система складирования отрезанных листов
- Механизированный задний упор
- Автоматическая регулировка зазора между ножами в соответствии с выбранным материалом и толщиной Автоматический угол резки.
- Автоматическая регулировка длины резки.
- Автоматическая коррекция заднего упора.
- Большой, яркий и высококонтрастный полностью сенсорный экран.
- Одиночная резка с помощью функции EasyCut.
- Программирование позволяет эффективно производить многократные резы.
- Онлайн помощь и предупреждение
- Меню на разных языках
- Удобное беспроводное обновление программного обеспечения.
- До 24 последовательностей операций в одной программе.
- Управление автоматической поддержкой листа и системой противоскручивания.
| Модель | Длина резки,мм |
толщина резки мм |
угол резки град |
кол-во резов /мин |
рабочий ход заднего упора ,мм |
расстояние между стойками,мм |
габариты,см | вес,кг |
| CNC HRV 3100-6 | 3100 | 6 | 0.5-1.5 | 16-24 | 1000 | 3500 | 438х231,5 х222,5 |
7820 |
| CNC HRV 3100-10 | 3100 | 10 | 0.5-2 | 12-22 | 1000 | 3640 | 510х242,5х225 | 11200 |
| CNC HRV 3100-13 | 3100 | 13 | 0.5-2 | 11-20 | 1000 | 3680 | 511х257х240 | 13450 |
| CNC HRV 3100-16 | 3100 | 16 | 0.5-2.5 | 9-16 | 1000 | 3760 | 521х270х245 | 18700 |
| CNC HRV 3100-20 | 3100 | 20 | 0.5-2.5 | 7-13 | 1000 | 3800 | 522х270х255 | 20700 |
| CNC HRV 3100-25 | 3100 | 25 | 0.5-2.5 | 6-10 | 1000 | 3800 | 522х272,5х290 | 30200 |
| СNC HRV 3100-30 | 3100 | 30 | 0.5-3 | 4-7 | 1000 | 3960 | 533х275х297 | 40000 |
| CNC HRV 3100-35 | 3100 | 35 | 0.5-3 | 4-7 | 1000 | 4000 | 541х325х335 | 49000 |
| CNC HRV 3100-40 | 3100 | 40 | 0.5-3 | 2-4 | 1000 | 4030 | 607х343х400 | 65000 |
| CNC HRV 4100-6 | 4100 | 6 | 0.5-1.5 | 14-22 | 1000 | 4500 | 600х231,5х232 | 13100 |
| CNC HRV 4100-10 | 4100 | 10 | 0.5-2 | 10-17 | 1000 | 4640 | 610х258х246 | 17000 |
| CNC HRV 4100-13 | 4100 | 13 | 0.5-2 | 9-15 | 1000 | 4680 | 612х270х260 | 20000 |
| CNC HRV 4100-16 | 4100 | 16 | 0.5-2.5 | 7-13 | 1000 | 4760 | 622х270х270 | 26500 |
| CNC HRV 4100-20 | 4100 | 20 | 0.5-2.5 | 6-11 | 1000 | 4800 | 622х270х270 | 31000 |
| CNC HRV 4100-25 | 4100 | 25 | 0.5-2.5 | 5-9 | 1000 | 4880 | 627х272,5 х321,5 |
42000 |
| CNC HRV 4100-30 | 4100 | 30 | 0.5-3 | 3-5 | 1000 | 4960 | 635х310х340 | 55000 |
| CNC HRV 4100-35 | 4100 | 35 | 0.5-3 | 3-15 | 1000 | 5050 | 643х310х360 | 68000 |
| CNC HRV 4100-40 | 4100 | 40 | 0.5-3 | 2.5-4 | 1000 | 45200 | 660х320 х382,5 |
80000 |
| CNC HRV 6100-6 | 6100 | 6 | 0.5-1.5 | 9-15 | 1000 | 6660 | 825х247,5 х272,5 |
26415 |
| CNC HRV 6100-10 | 6100 | 10 | 0.5-2 | 8-13 | 1000 | 6680 | 826,5х257,5 х272,5 |
28000 |
| CNC HRV 6100-13 | 6100 | 13 | 0.5-2 | 6-11 | 1000 | 6720 | 835,5х263,5 х282,5 |
32300 |
| CNC HRV 6100-16 | 6100 | 16 | 0.5-2.5 | 5-9 | 1000 | 6820 | 840х270 х299,5 |
41100 |
| CNC HRV 6100-20 | 6100 | 20 | 0.5-2.5 | 4-7 | 1000 | 6940 | 841,5х273 х312 |
55600 |
| CNC HRV 6100-25 | 6100 | 25 | 0.5-2.5 | 3-5 | 1000 | 7020 | 857х273х339 | 68500 |
| CNC HRV 6100-30 | 6100 | 30 | 0.5-3 | 2-3 | 1000 | 6915 | 790х310х380 | 94000 |
| CNC HRV 6100-35 | 6100 | 35 | 0.5-3 | 2-3 | 1000 | 7150 | 870х395 х318,5 |
109500 |
| CNC HRV 6100-40 | 6100 | 40 | 0.5-3 | 1-2 | 1000 | 7300 | 891,5х400 х398 |
129500 |
