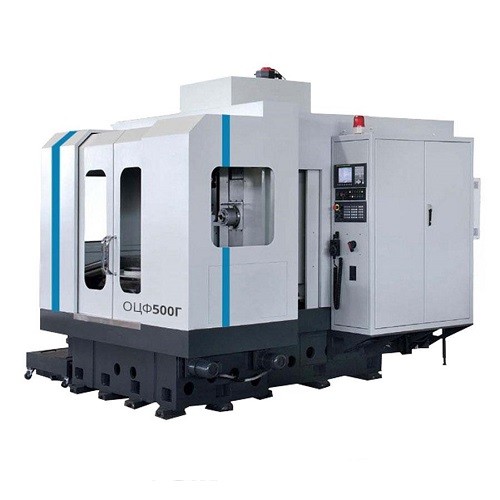

ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК ВИТЯЗЬ ОЦФ500Г

Промышленный горизонтально-фрезерный станок с ЧПУ.Создан конструкторами для промышленного применения.

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

• высокопроизводительный и точный станок способен выдержать высокие нагрузки
• Система ЧПУ новейшей разработки SIEMENS
• Тяжёлое основание станка и специальная Т- образная конструкция станины обеспечивают такие преимущества горизонтальной обработки, как высокую устойчивость конструкции и возможность обработки тяжелых заготовок
• Автоматический сменщик расходных инструментов на 16 комплектов
• Прецизионный стол с 4-мя Т-образными пазами
• телескопические защитные кожухи на всех трех осях
• Станина и рабочий стол изготовлены из качественного чугуна
• Широкая консоль стола и подвижное, по оси Y, основание станка расположены по всему рабочему ходу на направляющих, тем самым исключая возможность опрокидывания и уменьшая износ
• Массивная шпиндельная бабка производства Тайвань, с жестко посаженным на торсионных подшипниках главном шпинделе, движется по большим линейным направляющим на основании с большим количеством рёбер жёсткости
• Поворотная панель оператора для удобства работы
• двигатель сервопривода имеет высокую мощность и в сочетании с ШВП гарантируют высокую динамику и точность
• 40-позиционный сменщик инструмента с двойным захватом удобно расположен вне рабочей зоны, хорошо защищен и легко доступен
• встроенный бак СОЖ на 210л
• КОМПЛЕКТ ПОСТАВКИ:
•       40-позиционный сменщик инструмента
•       сервопривод перемещения стола и шпинделя
•       закрытая рабочая зона
•       встроенный конвейер для стружки
•       автоматическая система смазки и охлаждения двигателя.
•
• ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Модель	ОЦФ500Г	ОЦФ1000Г	ОЦФ1500Г
  Размер стола,мм	500х500	630х630	800х800
  число столов	1	1	1
  поворот стола	1х360град	1х360град	1х360град
  Обороты шпинделя	8000об/мин	8000об/мин	6000об/мин
  посадка шпинделя	BT40	BT50	BT50
  расстояние шпиндель-центр рабочего стола	120-780мм	170-1000мм	180-1080мм
  расстояние шпиндель-стол	120-700мм	120-870мм	100-1000мм
  количество Т-образных пазов	5	5	5
  размер Т-образных пазов,мм	18	22	22
  расстояние между пазами,мм	100	125	160
  максимальная нагрузка на стол,кг	500	1000	1500
  количество рабочих инструментов	30	40	40
  режим выбора инструмента	круговой	круговой	круговой
  максим.размеры инструмента(диаметрхдлина)мм	77х320(без смежных) 130х320	125х350(без смежных) 250х350	125х350(без смежных) 250х350
  максим.масса инструмента	8кг	25кг	25кг
  перемещение ось X	700мм	950мм	1300мм
  перемещение ось Y	580мм	830мм	900мм
  перемещение ось Z	580мм	750мм	900мм
  рабочая подача по осям X Y Z,мм/мин	24000	24000	24000
  скорость подачи инструмента	5об/мин	10об/мин	10об/мин
  время замены инструмента	2,5с	5,5с	5,5с
  точность позиционирования,мм	0,01	0,012	0,012
  вес брутто,кг	12000	14000	18000
