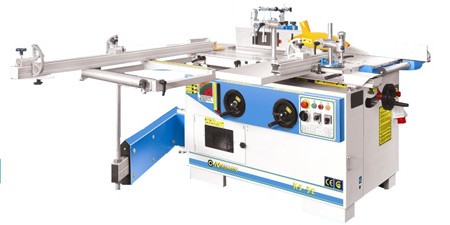

комбинированный 5-ти операционный станок K5-32 Brassa

Новая модель европейского уровня предназначена для применения в мелко- и крупносерийном производстве. К5-32 сочетает в себе возможности фуганка, рейсмуса, фрезера, круглой пилы и сверлильно-пазовального станка, что позволяет значительно сократить рабочую площадь и совместить выполнение основных технологических операций. Оригинальная немецкая алюминиевая каретка установлена на закаленных стальных направляющих и обеспечивает обработку заготовки точно в размер. На станке предусмотрена высокая степень защиты ножевого, пильного и фрезерного валов, грейферная защита от обратного удара, блокирующие устройства на узлах при замене инструмента. Наклон пильного агрегата - до 45º, что обеспечивает возможность пиления под углом от -45º - 0º - +45º, при помощи линейки L=600 мм и установки подрезного модуля происходит очень качественный раскрой плитных материалов до 1500 мм. Предусмотрена возможность разделения станка две отдельные части: рейсмуса и фуганка с одной стороны, круглой пилы, фрезера и сверлильно-пазовальной приставки с другой.Дополнительная опция-подрезной узел с мощностью основного двигателя 3Квт.!!!

ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                          1500х320мм

Максим.Толщина снимаемого слоя                                         5 мм

Диаметр ножевого вала                                                            100 мм

Количество ножей                                                                      4

Количество оборотов                                                                 5000об/мин

Мощность двигателя                                                                  2,2Квт

РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола                                                            600х316мм

Максим.толщина снимаемого слоя                                           3мм

Скорость подачи                                                                         7м/мин

Толщина обрабатываемой детали мин/макс                             4/230мм

ЦИРКУЛЯРНЫЙ УЗЕЛ

Размеры рабочего стола                                                             1250х450мм

Размеры форматного стола                                                        1500х285мм

Наклон диска                                                                                90-45град

Максим.высота пропила 90/45град                                             102/72мм

Максим.ширина пропила с параллельным упором                    630мм

Максим.длина пропила с использованием подрезки                 1200мм

Диаметр пильного диска мин/макс                                              250/315мм

Мощность двигателя                                                                     2,2Квт

Количество оборотов                                                                     4000 об/мин

ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя                                                                         30мм

Размер рабочего стола                                                                   1250х450мм

Вертикальный ход шпинделя                                                         160мм

Полезная длина шпинделя                                                             125мм

Максим.диаметр инструмента

при профилировании/при шипорезании                                       180/300мм

Количество оборотов                                                                      1400/3500/ 6000/8000 об/мин

Диаметр колец,закрывающих отверстие в столе                          190/160/105/65мм

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                 250х400мм

Мощность двигателя                                                                        2,2Квт

Максим.диаметр инструмента                                                        16мм

Ход стола продольный/поперечный/вертикальный                        200/150/125мм

Габаритные размеры станка LxSxH                                                1750х1300х900мм

Вес станка                                                                                         650кг
