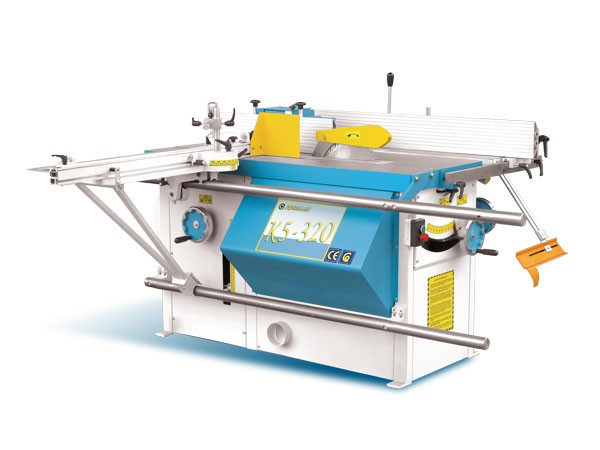

комбинированный 5-ти операционный станок K5-320R Brassa

Комбинированный деревообрабатывающий станок предназначен для комплексной обработки деталей из различных пород древесины. Применяется как в мелкосерийном, так и крупносерийном производстве. Сочетает возможности фуговального станка, рейсмуса, циркулярной пилы, фрезера, сверлильно-пазовального станка. Данный станок позволяет значительно сократить рабочие площади и совместить выполнение основных технологических операций. Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обрабатываемых деталей. Отличительные особенности: 1. Возможность разделения данного станка на два модуля с установкой на каждый отдельных пультов управления: -фуганок, рейсмус и сверлильно-пазовальная приставка - -фрезер, циркулярная пила. 2. По отдельной заявке на станке возможно установить подрезной узел, который обеспечит чистоту обработки любых материалов из ДСП, ДВП и других подобных дереву материалу без появления сколов. 3. Движение каретки осуществляется по специально обработанным стальным направляющим. В стандартную комплектацию входит телескопическая линейка. Наклон пильного диска до 45º. Диаметр отверстий в столе фрезерного шпинделя 190 мм. 4. Высокая степень безопасности: грейферная защита от обратного удара заготовки при работе на рейсмусе, мостовая защита ножевого вала, концевые выключатели и другие защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности.

ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                 1400х320мм

Максим.Толщина снимаемого слоя                                                5 мм

Диаметр ножевого вала                                                                    80 мм

Количество ножей                                                                              3

Количество оборотов                                                                         5000об/мин

Размер линейки                                                                                 1100х155мм

Размер ножей                                                                                     320х30х3мм

Мощность двигателя                                                                          2,2Квт

РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола                                                                     600х316мм

Максим.толщина снимаемого слоя                                                    3мм

Скорость подачи                                                                                  6м/мин

Толщина обрабатываемой детали мин/макс                                      3/230мм

Мощность двигателя                                                                             2,2Квт

ЦИРКУЛЯРНЫЙ УЗЕЛ

Размеры рабочего стола                                                                       1400х550мм

Размеры форматного стола                                                                  760х550мм

Наклон диска                                                                                          90-45град

Максим.высота пропила 90/45град                                                       90/65мм

Максим.ширина пропила с параллельным упором                              630мм

Диаметр пильного диска мин/макс                                                        250/315мм

Мощность двигателя                                                                               3Квт

Количество оборотов                                                                              4260 об/мин

ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя                                                                                  30мм

Вертикальный ход шпинделя                                                                  175мм

Полезная длина шпинделя                                                                     125мм

Максим.диаметр инструмента

при профилировании/при шипорезании                                                180/250мм

Количество оборотов                                                                                3500/7000 об/мин

Мощность двигателя двухскоростного                                                     2,2Квт

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола                                                                          250х370мм

Мощность двигателя                                                                                2,2Квт

Вес станка                                                                                                 950кг
