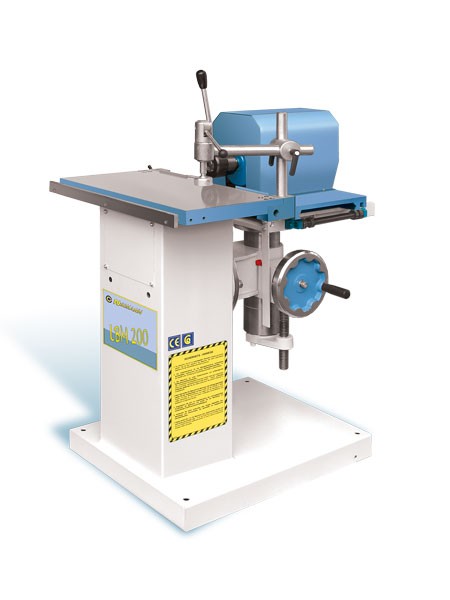

сверлильно-пазовальный станок LBM 200 Brassa

Станок предназначен для выборки пазов и сверления отверстий в изделиях из древесины, массива, плит из древесных частиц и плит из волокон в условиях мелкосерийного производства. Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона.По отдельному заказу станок комплектуется: устройством для пошагового сверления (16-22-25-32 мм); поворотной направляющей линейкой.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Размер рабочего стола                                                         600х320мм

Высота рабочего стола                                                          870мм

максим.продольный/поперечный ход стола                         245/205мм

максим.вертикальный ход стола                                           165мм

наклон сверлильного узла                                                      90-45град.

Обороты шпинделя миним.                                                    2800 об/мин

Мощность двигателя                                                               3,0Квт

Вес                                                                                           180 кг
