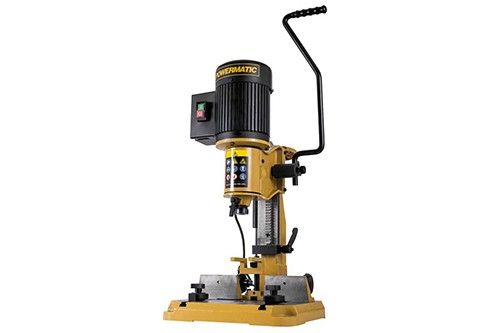

пазовально-долбежный станок jet Powermatic PM701-M

Станок пазовально-долбежный.Компактная модель с высоким качеством обработки.Чугунная колонна с долбежной частью сильно прикручена к основанию.Это дает возможность делать пазы под прямым углом без предварительных настроек.Колонну можно переустанавливать с поворотом на 180град.Подача сверлильной части происходит рукояткой захвата,которая имеет регулировку по высоте.При использовании «долбяков» с разными хвостовиками используют переходные втулки из комплекта поставки; при их монтаже возникает необходимость регулировать высоту установки, для чего есть две откидных дистанционных пластины-прокладки.Фиксация заготовки на рабочем столе происходит за счет упора и не одного а нескольких.Основной упор перемещается вдоль Т-образных пазов и выполнен из чугуна.По центру упора имеется винтовой прижим типа втулки для фиксации заготовки.Подпор детали происходит за счет двух роликов прижимных.Комплект поставки:Сверлильный патрон и зажимной ключ Втулки для установки резцов с хвостовиком 5/8'', 3/4’’ и 13/16'' Вертикальный прижим заготовки.

ОСОБЕННОСТИ ПАЗОВАЛЬНОГО СТАНКА:

• реечный механизм подачи с газовым упором
• горизонтальный прижим заготовки с фиксацией
• механизм быстрой регулировки высоты подачи резца
• регулируемый упор глубины фрезерования
• продольный упор для заготовок
• координатный рабочий стол с маховиками подачи
• алмазный инструмент для заточки долбежных резцов
• регулируемые ограничители хода по осям
• рабочий стол из чугуна
• поворот рабочей колонны на 180град.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Производитель                                                      WMH Tool Group AG

Потребляемая мощность                                     1000 Вт

Выходная мощность                                             560 Вт

Число оборотов                                                    1400 об/мин

Диаметр зажима патрона                                     13мм

Напряжение                                                           230 Вольт

Ход                                                                          140 мм (резца)

Максимальный проход по высоте                        127мм

Ход по осям продольный/поперечный                 175/150мм

Размер рабочего стола                                          410х350мм

размер упора заготовки  ДхВ                                3200х65мм

максим.расстояние от упора до центра резца     110мм

габариты станка                                                      410х350х900мм

Вес                                                                           38 кг
