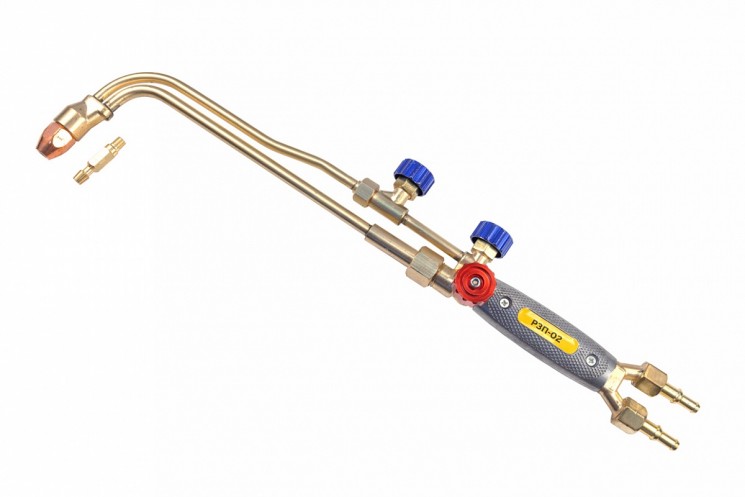

РЕЗАК ПРОПАНОВЫЙ КЕДР Р1П-02 (№ 1-2 ВЕНТИЛЬ)

Резак газокислородный инжекторный КЕДР Р1П-02 предназначен для ручной разделительной резки(раскроя) листового и сортового металла из низкоуглеродистых сталей толщиной до 300мм. В качестве горючего газа можно использовать пропан-бутан и природный газ. Технические характеристики резака Р1П-02 соответствуют требованиям к резакам типа Р3 по ГОСТ 5191-79 "Резаки инжекторные для ручной кислородной резки". Климатическое исполнение резаков: УХЛ1 и Т1 по ГОСТ15150-69.Диапазон рабочих температур: от минус 20°С до плюс 40°С.

..

В комплекте:Резак в сборе c наружным и внутренним мундштуком (№1) - 1 шт.Мундштук внутренний (№2) - 1 шт.Руководство по эксплуатации - 1 шт.

ОСОБЕННОСТИ:

Резак состоит из ствола с запорно-регулировочными вентилями режущего и подогревающего кислорода, вентиля горючего газа и присоединительных ниппелей для крепления газоподводящих рукавов диаметром 6мм или 9 мм. К стволу накидными гайками крепится наконечник , состоящий из инжекторного устройства, соединительных трубок, головки резака и сменных наружного и внешнего мундштуков. при движении кислорода через инжекторное устройство соаздается разрежение в сместительной камеру, обеспечивающее подачу и смешивание горючего газа с кислородом. Регулирование расхода кислорода и газа осуществляется с помощью специальных вентилей. Горючая смесь по трубке наконечника поступает на головку резака и, выходя в кольцевую щель между внутренним и наружным мундштуками, при воспламенении образует подогревающее пламя. Подача кислорода для резки осуществляется вентилем режущего кислорода,далее через трубку наконечника и головку в центральный канал внутреннего мундштука. Работа резака основана на нагреве подогревающим пламенем начальной точки реза до температуры воспламенения металла с последующим сжиганием его в струе режущего кислорода.
