машина термической и воздушно-плазменной резки с ЧПУ SNR-KB-1220

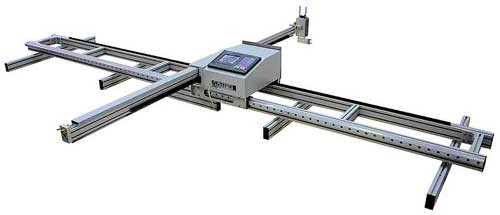

Это обрабатывающее оборудование для плазменной резки листового металла по заданным чертежам с использованием системы ЧПУ. Воздушно - плазменные резаки осуществляют вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза. Устройство плазменной резки металла представляет собой продольную раму с направляющими и зубчатыми рейками, по которым движется каретка с установленной на ней поперечной траверсой и блоком ЧПУ с экраном и клавиатурой.Новейший блок ЧПУ SH-2012AH с цветным 7" дисплеем имеет Объем памяти 32 Мб, а число исполняемых строк программы до 10 000, что позволило производить раскрой металла большего количества деталей. Имеется библиотека контуров, которую можно использовать, не прибегая к программам автоматизированного раскроя. Имеется Система автоматического слежения за высотой резака, которая позволяет компенсировать прогиб консоли и неровности листа металла, значительно повышая качество раскроя. Портативная программируемая машина SNR-KB проста и удобна в эксплуатации. Она имеет небольшой вес и её легко можно перемещать относительно раскраиваемого листа. Аппарат может применяться как в заводских условиях, так и на стройплощадке. Консольная машина термической и плазменной резки.

SNR-KB имеет ряд важных преимуществ перед аналогичными, поставляемыми в Россию, машинами (HCB 1200x2000, SteelTailor, HoneyBee и др.).

Во-первых, направляющие и консоль изготовлены из высокоточного алюминиевого профиля, что обеспечивает точность перемещения при небольшом весе конструкции.

Во-вторых, в комплект машины стандартно входит Система автоматического слежения за высотой резака, позволяющая компенсировать прогиб консоли и неровности металлического листа, что значительно повышает качество раскроя.

Имеется два варианта таких систем: для газовой резки с емкостным датчиком, и для плазменной резки – с датчиком по напряжению дуги. Для подготовки управляющих программ на компьютере в комплект поставки машин входит пакет специализированного лицензионного программного обеспечения FastCAM.При мелкосерийном производстве небольших деталей это оборудование вполне может заменить портальную систему резки. ВНИМАНИЕ! При самостоятельной комплектации машин источниками плазмы требуется оборудование, рекомендованное производителями для работы в комплексе с машинами с ЧПУ. Данные источники отличаются низким уровнем создаваемых помех, которые могут нарушать работу или вывести из строя ЧПУ и контроллер системы автоматического слежения за высотой резака.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                     220В

Потребляемая мощность                                                              165Вт

Эффективная площадь обработки мм                                        1200х2000мм

Точность позиционирования                                                         0,3мм

Скорость кислородной резки мм/мин                                           0-1000

Скорость реза для плазмы мм/мин                                               0-4000

Скорость перемещения на холостом ходу                                   до 8000мм/мин

Давление режущего газа                                                               Мах 0,1 МПа

Давление кислорода                                                                      Мах 1,5 МПа

Толщина разрезаемого листа (для кислородной резки)              6-150мм

Толщина разрезаемого металла (для плазмы)

 зависит от мощности источника плазмы                                      0,1-50 мм

Общий вес машины                                                                       150кг

Размер экрана                                                                                7 дюймов (170 мм)
