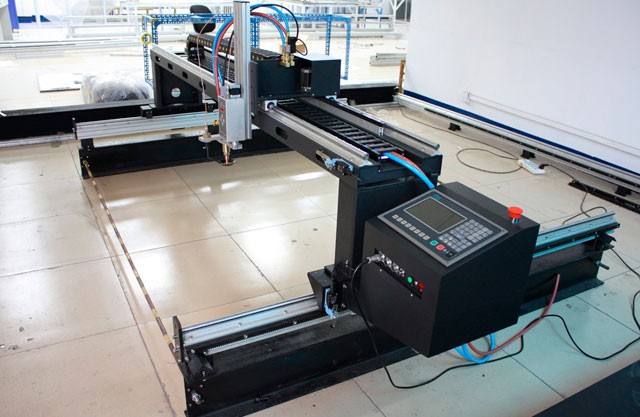

портальная машина кислородной и воздушно-плазменной резки с ЧПУ SNR-QL-2565

Основное применение- фигурная резка деталей сложной формы из листового металла, а также для вырезки отверстий сложных форм в трубах и профилях. Машина SNR-QL проста и надежна в эксплуатации.Машина изготовлена из прочного высокоточного стального профиля. Продольные и поперечные движения портала осуществляются по прецизионным хромированным направляющим. Высокая точность повторяемости контура достигается за счет двустороннего привода. Новейший блок ЧПУ SF-2012AH с цветным 7-дюймовым дисплеем, установленный на машине, позволяет производить раскрой деталей сложного профиля, также предусмотрена библиотека контуров, которые можно использовать, не прибегая к программам автоматизированного раскроя.Для подготовки управляющих программ на компьютере в комплект поставки машин входит пакет специализированного лицензионного программного обеспечения FastCAM. Эта программа выполняет все необходимые операции по преобразованию файлов CAD в управляющие программы для автоматического раскроя.Для раскроя простых фигур есть возможность работы в ручном режиме, для сложных фигур можно написать программу, используя программное обеспечение. Графические данные автоматически преобразуются из чертежей деталей в формате AutoCad непосредственно в управляющую программу для ЧПУ. Система оснащена USB портом для упрощения настройки системы и загрузки управляющих программ. В машине установлен большой дисплей с диагональю 7 дюймов и высоким разрешением. Данный тип оборудования широко применяется на машиностроительных, судостроительных заводах и в мелкосерийном производстве.Дополнительно машина может комплектоваться оборудованием для воздушно-плазменной резки металлов различных производителей.В комплект поставки машины входит система автоматического слежения за высотой резака, позволяющая компенсировать неровности металлического листа, что значительно повышает качество раскроя. Система автоматического слежения универсальна и может работать в двух режимах: - для газовой резки - с емкостным датчиком, - для плазменной резки - с датчиком по напряжению дуги. Машины воздушно-плазменной резки серии SNR-QL могут комплектоваться различными источниками плазмы: - PROFARC CUT120A, который позволяет производить качественный рез с пробивкой металла до 20 мм, а резку с края листа до 35 мм, с машинным резаком TRAFIMET P141. - источники плазмы HYPERTHERM (Powermax 45 MACH, Powermax 65 MACH, Powermax 85 MACH, Powermax 105 MACH, Powermax 125 MACH).В стандартной комплектации машина оснащается оборудованием для газовой резки: резак пропановый, электромагнитный клапан, вентили, штуцера для подключения газовых рукавов

Метод резки                                           термическая или плазменная резка

Ширина/длина мм                                 2500/6500мм

Зона резки мм                                       2000х6000мм

Толщина максимальная мм                 120мм

Толщина резки материала мм             Термическая 8-120мм

Скорость перемещения мм/мин          0-6000

Скорость реза мм/мин                          0-4000

Привода                                                86-ти позиционный шаговый двигатель

Тип привода                                          двойной привод

ЧПУ система                                        SF-2012AH 7.0 дюймовый цветной LCD дисплей

Управляющая программа                   FastCAM standart

Система слежения

за высотой резака                               с ёмкостным датчиком для газовой резки

                                                              или по напряжению дуги для плазменной резки

Движение режущей балки                   По заданным чертежам либо в ручном режиме

Дистанционное управление                Да

Флэш диск                                             2 Гигабайта
