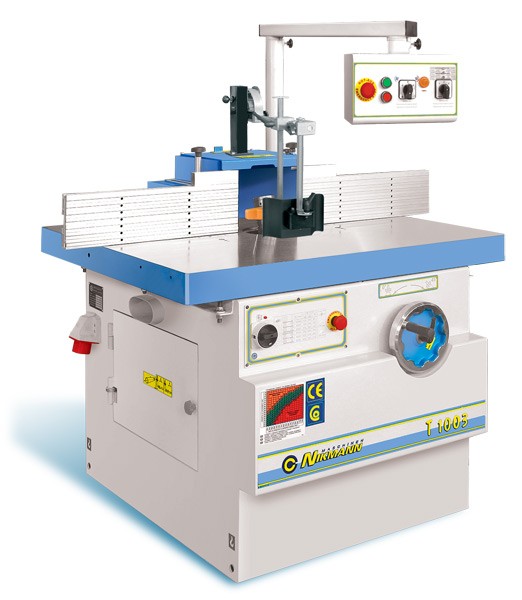

фрезерный станок с кареткой T-1003 Brassa

Фрезерный станок.Станок предназначен для выполнения разнообразных фрезерных работ по направляющим линейкам, как с ручной подачей, так и с автоподающим устройством. Наличие наклоняемого шпинделя от 0º-45º позволяет расширить операционные возможности станка: уменьшить номенклатуру применяемого инструмента, а также повысить качество обрабатываемой поверхности сложных профилей. При профилировании возможно устанавливать фрезы Ø 275 мм, а при шипонарезании Ø 400 мм. Комплект для шипонарезания состоит из кожуха Ø 400 мм, специального стола, установленного на каретку и поворотной линейки с эксцентриковым прижимом. Есть возможность доукомплектовывать станок быстросменными шпинделями Ø 32 ; Ø 40 ; Ø 50 мм. и 2-мя удлинительными столами справа и слева от рабочего стола. При установке односкоростного двигателя 7,5 кВт обороты фрезерного шпинделя составят 4000, 6000, 8000 об/мин. Возможность реверсивного вращения шпинделя при операции шипонарезании позволяет получать более высокую чистоту обработки. Подвижная каретка из чугуна с телескопической опорной линейкой и двумя эксцентриковыми прижимами для заготовки установлена на 2-ух круглых направляющих, которые крепятся к корпусу станка. Выходы под аспирационную систему Ø120 мм находятся над и под рабочим столом. Подвижной пульт управления удобно вынесен над рабочим столом.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Размеры рабочего стола                                          1100х900мм

Высота рабочего стола от пола                                850мм

Размеры направляющих каретки                             1500х220мм

Ход каретки                                                                1100мм

размер каретки(опция)                                               500х760мм

Сменный шпиндель конус морзе                                МК5

Наклон шпинделя                                                        90-45 град

Диаметр шпинделя                                                      50 мм

Полезная длина шпинделя                                        160 мм

Максим.диаметр инструмента

 при профилировании/шипорезании                         275/400 мм

Мощность двигателя                                                   5,5Квт

Интегральные линейки                                               2х550 мм

Максим.диаметр инструмента                                    350 мм

Глубина опускания инструмента под стол                 60 мм

Обороты шпинделя                                                      3000/4000/5000/6000/8000/10000 об/мин

Диаметр колец,закрывающих отверстие в столе       ø75, ø110, ø160, ø210, ø310, ø360

Диаметр аспирации над столом/под столом              120/120мм

Габаритные размеры станка в упаковке                     1500х1000х1120мм

Вес                                                                                  465 кг
