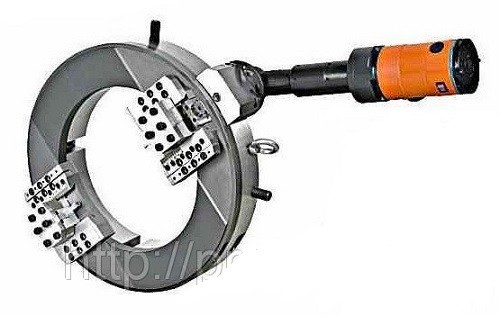

труборез разъемный ТР-150

Труборезы серии ТР предназначены для резки, торцевания, снятие фаски с наружной и внутренней кромки на стальных трубах с толщиной до 50 мм. Разъемный корпус трубореза позволяет устанавливать его - на смонтированных трубопроводах, для выполнения ремонтных работ и резки труб из любых видов стали. Труборезы марки ТР имеют достаточную жесткость для обработки труб с толщиной стенки до 25 мм. Для обработки труб с толщиной стенки более 25 мм - нужно использовать специальные резцы. которые мы поставляем по дополнительному заказу. Легкий вес трубореза позволяет выполнять установку и обработку труб одним рабочим.При работе трубореза - кромка торца трубы получается очень качественная (правильной формы) и не требуется ее дальнейшая обработка. Рабочим инструментом у трубореза серии ТР являются два резцедержателя, ход резца 0,1 мм/об. На труборез устанавливается 2 резца: один для отрезания края трубы, другой для снятия фаски.Разъемный переносной труборез марки ТР крепится на трубе с помощью 4-8 кулачков (в зависимости от размера), каждый кулачек имеет отдельный привод, для точной и жесткой фиксации трубореза на трубе.

МОНТАЖ И ПОДГОТОВКА ТРУБОРЕЗА К РАБОТЕ. Монтаж трубореза очень прост: две половины корпуса трубореза устанавливаются на трубе, закрепляются - центрируются (выравниваются). В зависимости от диаметра трубы, может возникнуть необходимость применения накладных кулачков.Труборез должен устанавливаться перпендикулярно обрабатываемой трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси.Настройка – центровка трубореза, выполняется с начала вертикальной оси и заканчивается выравниванием горизонтальной оси. Для точной установки используется строительный уровень. Для проверки и центровки, в устанавливаются резцы на расстоянии 2мм от кромки трубы и выполняется полный оборот трубореза. После настройки, на труборез устанавливается быстросъемный привод: электрический или пневматический в зависимости от модели.

ОТРЕЗАНИЕ ТРУБЫ И СНЯТИЕ ФАСКИ. Для выполнения операций по отрезке, торцевания или снятия фаски применяются различные резцы. Чтобы выполнить отрезку края трубы - необходимо установить только отрезные резцы. Для отрезки и снятия фаски - в труборез закрепляются резцы отрезной и фасочный. Для снятия фаски на отрезанной трубе - достаточно использовать только фасочный резец. Форма и угол фаски зависят от выбранного резца. Подача резца выполняется автоматически. Для получения более качественного реза и продления ресурса резцов - рекомендуется использовать СОЖ. Мы предлагаем ВАМ приобрести специальный концентрат СОЖ (в канистрах по 5 или 10 литров), в нем содержится специальные компоненты - для продления стойкости режущего инструмента.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Диаметр труб                                                                          60-150мм

Мощность привода                                                                1000Вт

Частота вращения                                                                 16/мин

Вес                                                                                          40 кг
