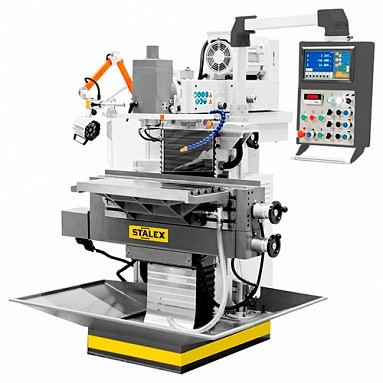

станок инструментальный фрезерный Stalex WFM 800 Servo
Категории: широкоуниверсальные фрезерные станки
Универсально-фрезерный станок WFM 800 Servo предназначен для выполнения точных работ при инструментальных и механических этапах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами..Страна производитель-Китай.
Стандартное оснащение:
- Пульт управления нового образца с УЦИ
- Зажимная тяга М16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)6) Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Конус шпинделя вертикального | ISO 40 DIN2080 |
| Частота вращения шпинделя(Гор/верт) плавно(2) | 40 – 260/260-2000 об/мин |
| Ход пиноли шпинделя | 60 мм |
| Диапазон наклона головки, влево/вправо | ±90⁰ |
| Расстояние от оси горизонтального шпинделя до стола | 120-530 мм |
| Расстояние от оси вертикального шпинделя до стола | 45-445 мм |
| Конус шпинделя горизонтального | ISO 40 DIN2080 |
| Размер горизонтального рабочего стола | 800x400 мм |
| Размер вертикального рабочего стола | 1020x225 мм |
| Перемещение стола по оси Х | 405 мм |
| Перемещение стола по оси Z | 400 мм |
| Перемещение стола по оси Y | 400 мм |
| Скорость подачи стола по оси Х x Y x Z | 10-1000 мм/мин |
| Ускоренное перемещение стола | 1200 мм/мин |
| Т-образные пазы горизонтального стола (ширина/расстояние), 5 | 14/63 мм |
| Т-образные пазы вертикального стола (ширина/расстояние), 3 | 14/63 мм |
| Максимальная нагрузка на стол | 200 кг |
| Напряжение сети | 380 В |
| Мощность мотора подач X/Y/Z | 2,0/2,0/1,5 кВт |
| Мощность главного двигателя | 3,75 кВт |
| Мощность насоса помпы | 0,4 кВт |
| Габаритные размеры (ДхШхВ) | 1560х1780х1930 мм |
| Масса | 1500 кг |
